세계 최고의 고성능 서보 드라이브

글로벌 공연장 제어 시스템
드라이브 시장 점유율 1위

초정밀 모션 제어를 위한 혁신적인 엔지니어링 솔루션

초정밀 모션 제어를 위한
혁신적인 엔지니어링 솔루션

CONTROL TECHNIQUES

초정밀 모션 제어와 높은 신뢰성을 갖춘 압도적인 기술력을 국내에 공급합니다

Globally Trusted
Drive Technology

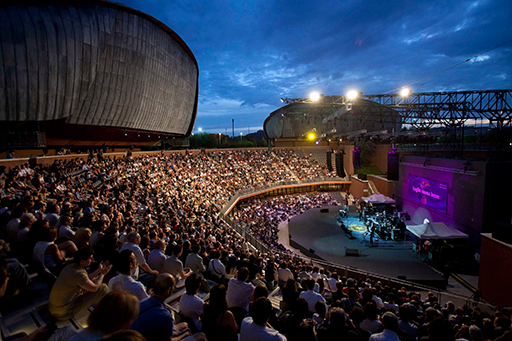

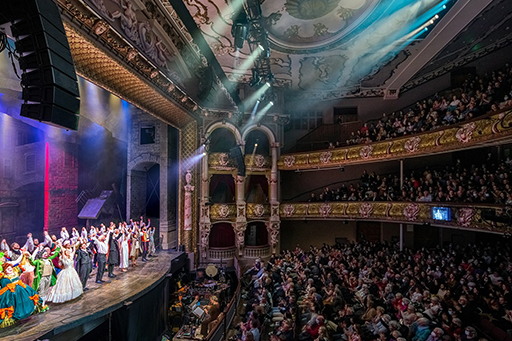

정숙한 운전, 안정적인 제어
전 세계 랜드마크 공연장의 표준입니다

Precise Control for
Any Application

다양한 구동 환경에서
정확하고 안정적인 모션 제어를 구현합니다

Unidrive
M700

Unidrive M700

Unimotor HD

Unimotor HD

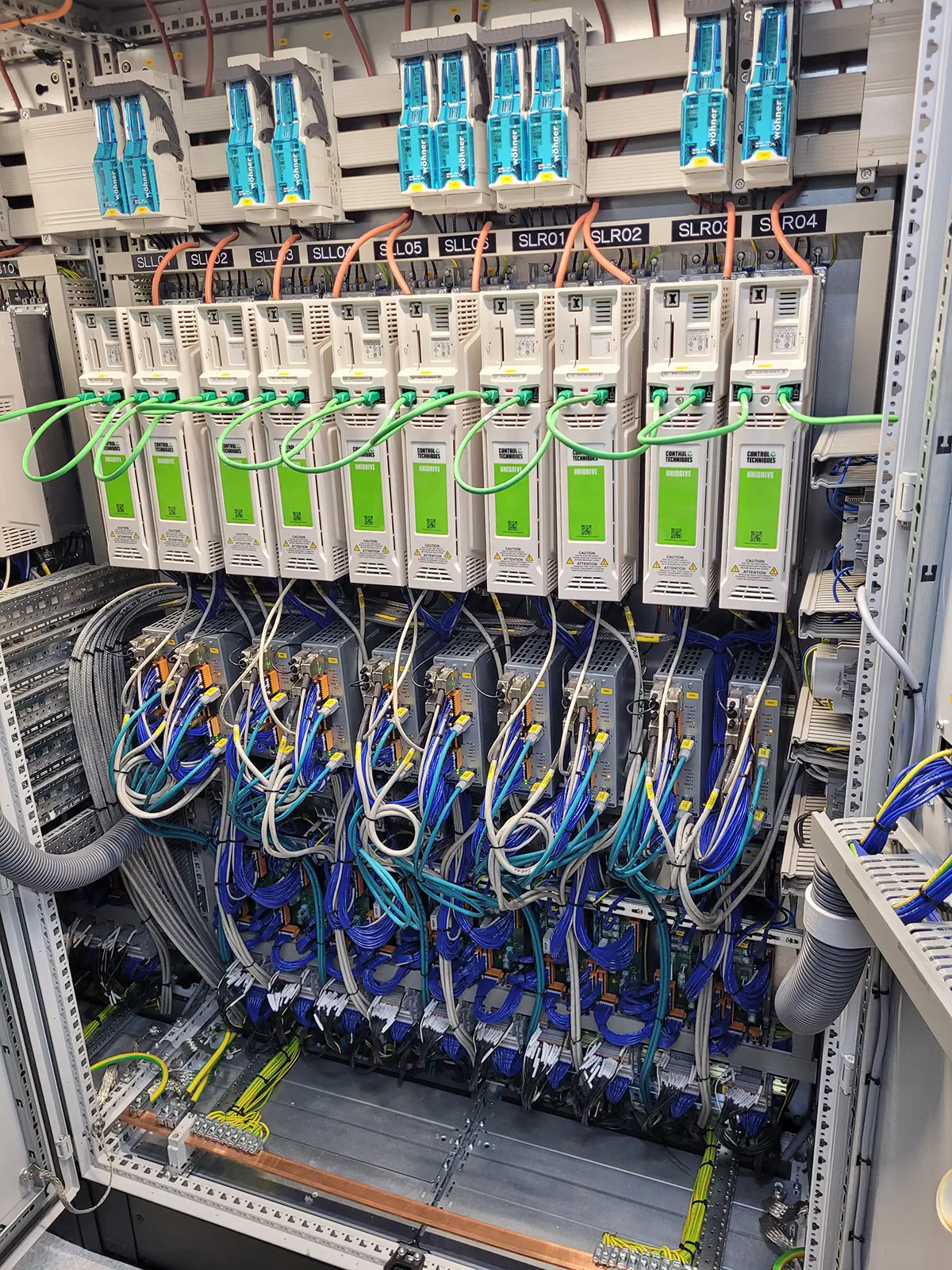

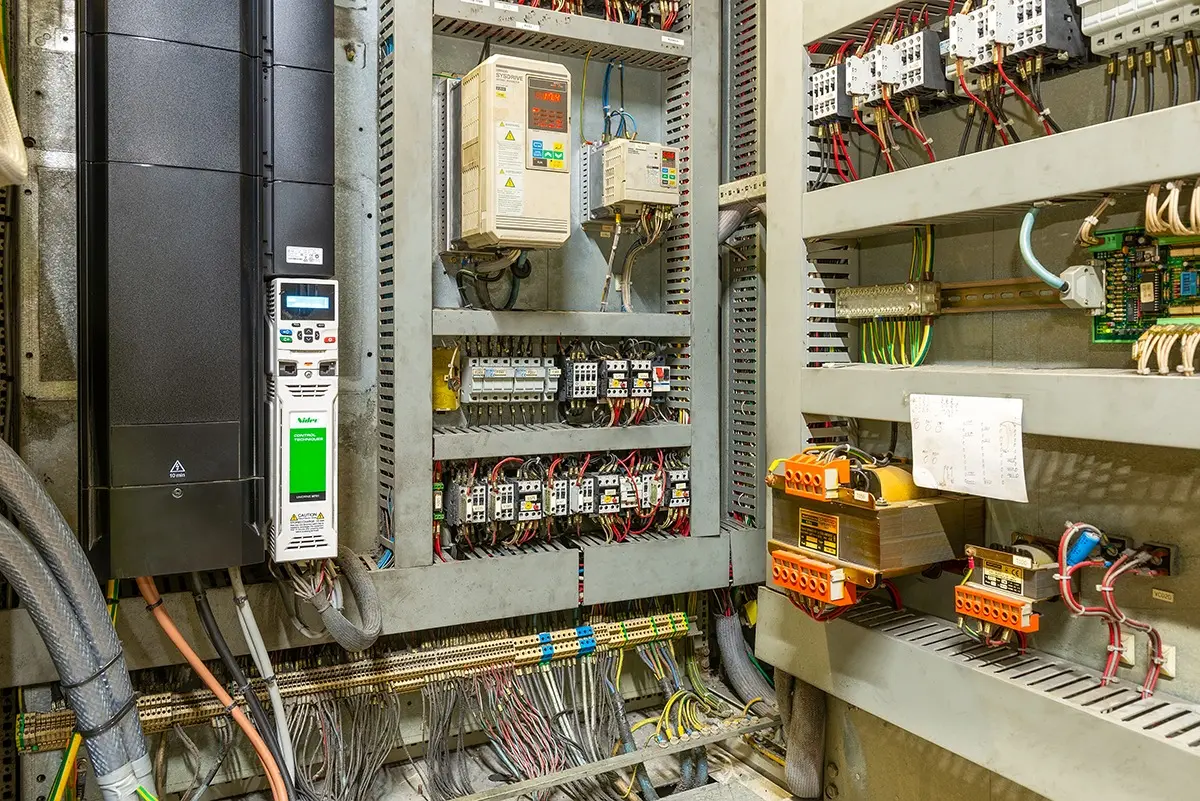

설치 현황

설치현황

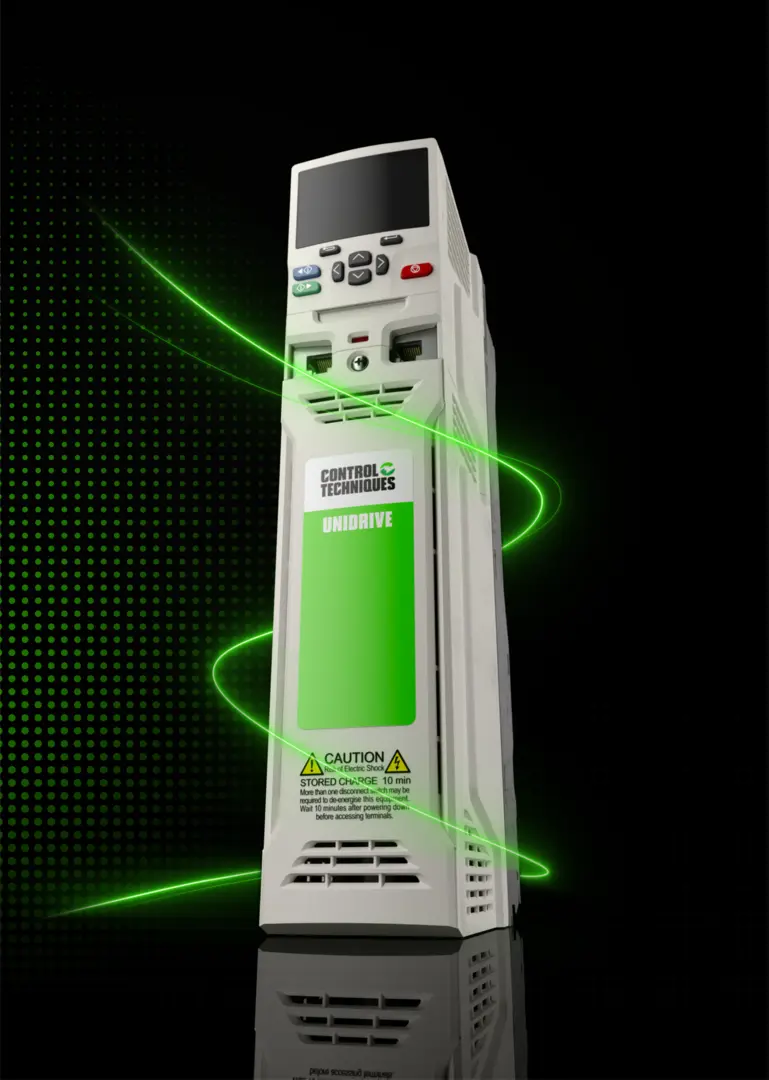

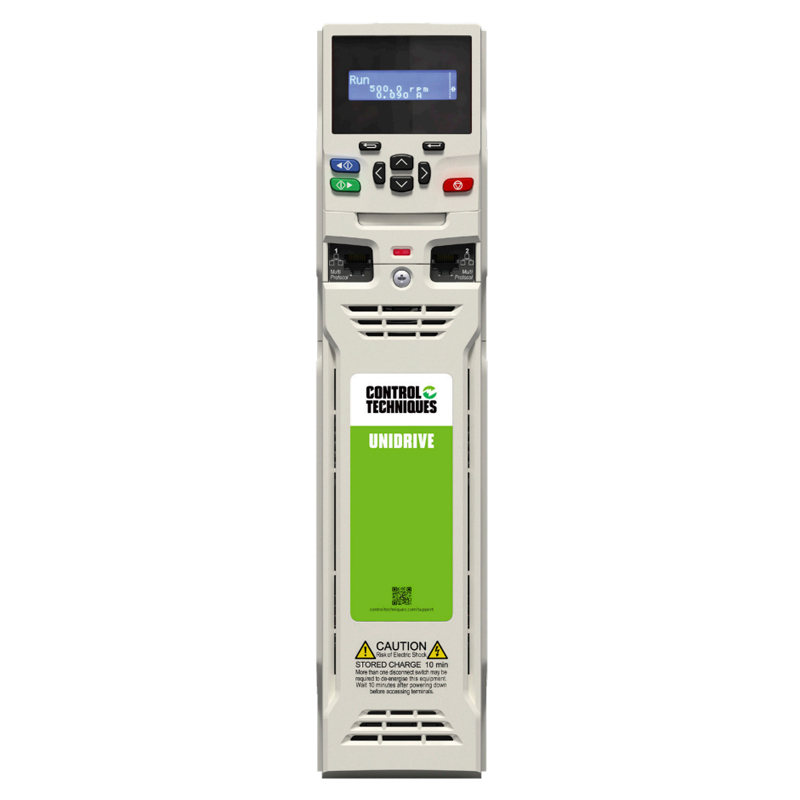

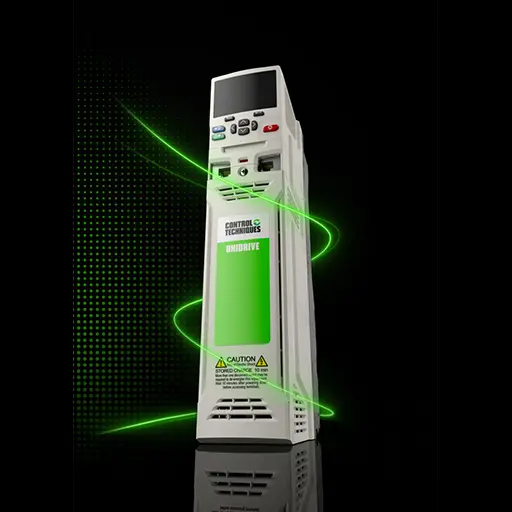

Unidrive M700

Unidrive M700
고성능 모터 제어의 새로운 기준

Unidrive M700은 50년 기술력이 집약된 고성능 플래그십 드라이브입니다. 단일 플랫폼에서 EtherNet/IP, PROFINET, Modbus/TCP를 표준으로 지원하여 완벽한 시스템 통합을 실현합니다.

-압도적 성능: 250µs 주기의 정밀 동기화 통신(RTMoE)과 16kHz 스위칭 주파수로 초정밀 모션을 제어합니다.
-최고의 범용성: 서보, 유도, 영구 자석 모터 등 모든 산업용 모터에 최적화된 매칭을 제공합니다.
-지능형 제어: 1.5축 고급 모션 컨트롤러와 PLC를 내장하여 외부 PLC 없이도 복잡한 모션을 독립적으로 수행합니다.

M700은 생산성 극대화와 유연한 설계를 동시에 만족시키는 가장 스마트한 솔루션입니다.

고성능, 고효율 인증 및 표준 준수

-안전 인증 : SIL3/PLe 인증을 받은 이중 Safe Torque Off(STO) 입력 통합
–품질 표준 : TÜV Rheinland 독립 평가 완료 및 유럽 기계 지침 준수
–전기 안전 : EN/IEC 61800-5-1, UL 508C, UKCA, EAC, RCM, cUL 준수로 전 세계 어디든 설치 가능
–전자기 적합성 : 내장 EMC 필터로 EN 61800-3(2차 환경) 기준 충족
-환경 규제 : ISO 14001, RoHS, REACH, WEEE, Conflict Minerals 친환경 제조부터 폐기까지 전 과정 국제 환경 규격 준수
–소프트웨어 : IEC 61131-2, IEEE 1588 V2 프로그래밍과 네트워크 관리에서도 개방형 국제 표준 준수

주요 특징 및 이점

50년의 기술력이 집약된 M700은 고성능 모션 제어와 유연한 시스템 통합을 보장합니다.

-멀티 프로토콜 지원 : 단일 드라이브에서 EtherNet/IP, PROFINET RT, Modbus/TCP를 표준으로 동시 제공
-초정밀 동기화 : RTMoE 통신을 통해 드라이브 간 250µs 주기의 데이터 전송 및 축 간 동기화 실현
-범용 모터 제어 : 유도 모터, 고성능 서보, 하이브리드 영구 자석 모터(PM) 등 모든 산업용 모터에 최적화
-에너지 효율성 : 최대 98%의 효율 달성 및 재생 모드(AFE)를 통한 에너지 재활용 지원
-지능형 독립 모션 : 1.5축 고급 모션 컨트롤러(AMC)와 온보드 PLC 내장으로 외부 PLC 의존도 감소
-유연한 확장성 : 3개의 시스템 통합(SI) 슬롯을 통해 추가 I/O, 필드버스 및 안전 모듈 확장 가능

응용 분야

Unidrive M700은 고도의 정밀도와 신뢰성이 요구되는 다양한 산업에 적용됩니다.

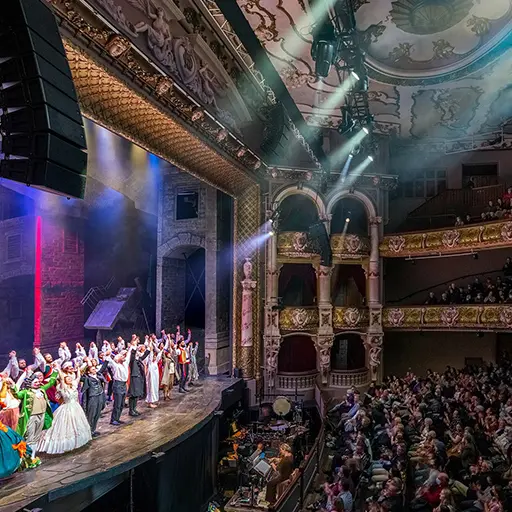

공연장/극장

무대 장치 리프팅, 조명 어레이 호이스트 및 배우 플라이트 제어

물류/포장

고속 컨베이어, 정밀 적재기 및 라벨링 기계

철강/제조

연속 슬래브 주조기, 압출기 및 고출력 스핀들 애플리케이션

엘리베이터

엘리베이터 시스템 제어

크레인

항만 크레인 호이스트/슬루잉 제어

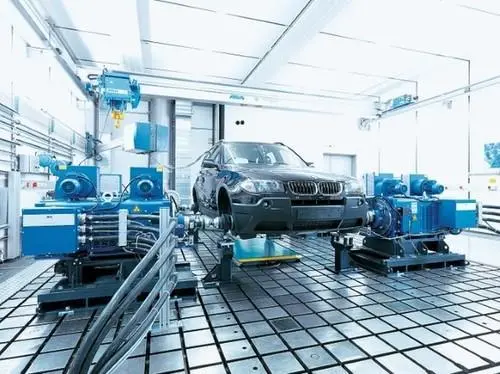

테스트 장비

고출력 모터 테스트 시설 및 정밀 토크 제어 시험기

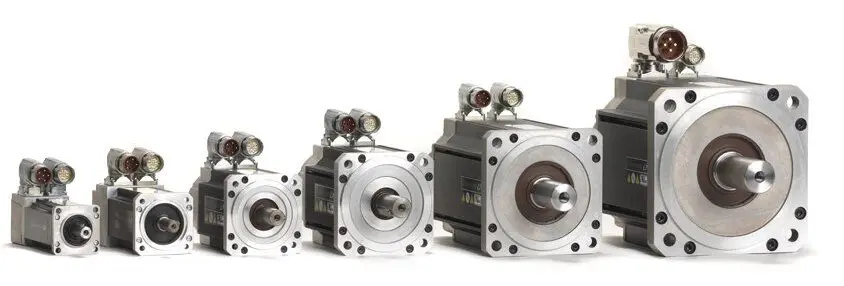

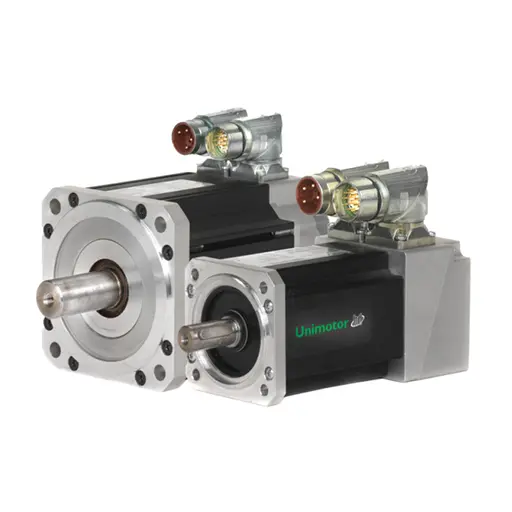

UNIMOTOR HD

UNIMOTOR HD
초정밀, 고역학 서보 모터

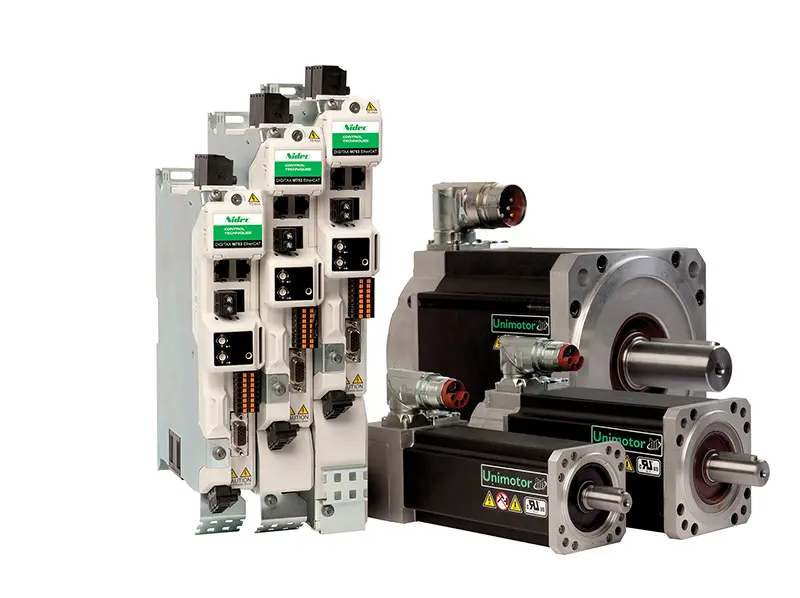

Unimotor HD는 정밀한 제어와 컴팩트한 설계가 결합된 고역학 브러시리스 서보 모터입니다. Unidrive M700과 결합 시 폭발적인 가속 성능과 정밀도를 발휘하여 생산성을 극대화합니다.

-압도적 가속 : 낮은 관성과 높은 토크 대 관성비로 매우 역동적인 가감속을 실현합니다.
-공간 최적화 : 고출력 밀도의 컴팩트한 설계로 좁은 공간에서도 강력한 힘을 제공합니다.
-유연한 피드백 : EnDat, HIPERFACE, BiSS 등 다양한 피드백 옵션으로 모든 정밀 제어에 대응합니다.
-탁월한 내구성 : IP65 등급의 방진·방수 사양으로 가혹한 산업 환경에서도 안정적입니다.

포장, 적재, 무대 자동화 등 고응답성이 필수적인 현장을 위한 최상의 솔루션입니다.
